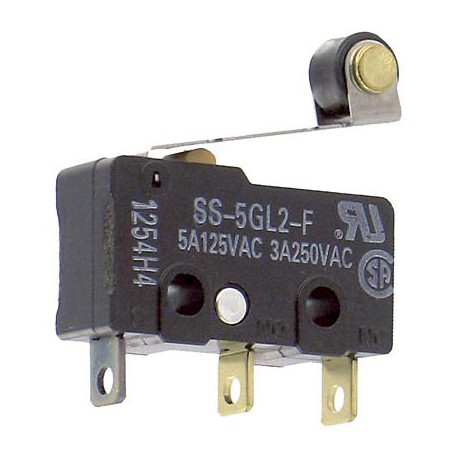

Endebryter 5A

Se vedlagte skisser for mål.

Automatisk endestopp for tippspindel:

(trengs x2 endebryter/dioder for å stoppe tippen i begge retninger)

* Børstemotorer (f.eks Carson tippmotor) : endebryterere + dioder

* Børsteløse motorer : endebrytere + modul ESM-2 (ESM-2 kan også benyttes for børstemotor, man slipper da dioder på endebryterne)

Koblingsskjema viser endebrytere med dioder, som gjelder for børstemotorer. Det er kontakt mellom punktene som kabler/dioder er koblet mot på skissen, når bryter ikke er trykket inn. Når bryter trykkes inn mister disse punktene kontakt. Samme prinsipp for bruk av andre typer endebrytere.
