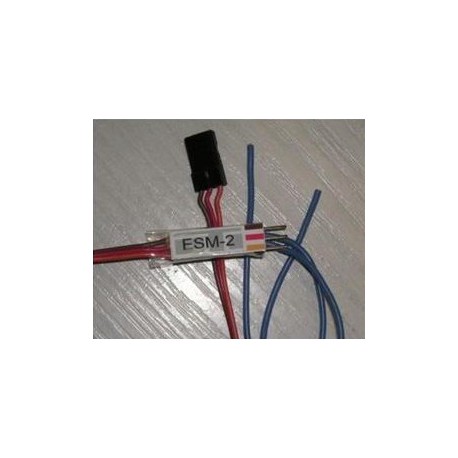

ESM -2 / Endestopp børsteløse motorer

Art.nr 22038

Tilstand Ny

ESM-2 benyttes ved oppkobling av både børste og børsteløse motorer mot endebrytere. Dioder ikke nødvendig.

(se bilder som viser kobling mot endebrytere)

Flere detaljer

Leveringstid ca 2-5uker

Send til en venn
Send til en venn

ESM -2 / Endestopp børsteløse motorer
ESM-2 benyttes ved oppkobling av både børste og børsteløse motorer mot endebrytere. Dioder ikke nødvendig.
(se bilder som viser kobling mot endebrytere)
Mottaker :
Navnet til vennen din ^* :
E-postadressen til vennen din ^* :
^* Obligatorisk felt
eller Avbryt
Fjern dette produktet fra min favorittliste.
Legg dette produktet til min favorittliste.
Skriv ut

Mer informasjon

Med ESM-2 modulen kan både børsteløse og børstemotorer kobles opp mot endebrytere. (Børstemotorer kan også kobles mot standard diode/bryter oppsett mens børsteløse og endebrytere kun virker med ESM modulen) Vanlig å benytte på f.eks tippsystem. Se eksempel på oppkobling på vedlagt bilde, med våre 5A endebrytere.

ESM-2 kobles inn på signalledning mellom mottaker og ESC. Dette har fordelen at det alltid vil dreie seg om en relativ liten mengde strøm som vil gå i endebryterne, uavhengig av hvor stor strøm selve motoren trekker (ved vanlig diode/endekontakt oppsett så vil samme mengde strøm som går gjennom motoren også ledes gjennom dioder/endebrytere og de må da ha en størrelse tilpasset det)

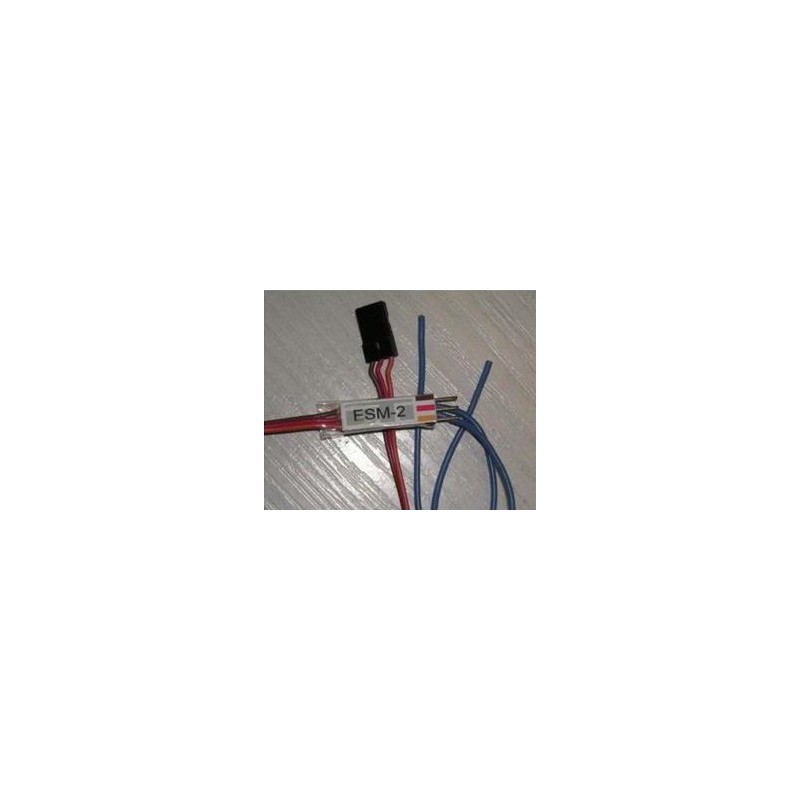

De blå lendingene går til endebryterne. Man bare bytter om på disse til man får riktig endebryter til å slå ut i forhold til den gitte dreieretningen på motoren.
